| 規格 | 根據客戶要求 |
|---|---|
| 類型 | 管式換熱器 |
| 用途 | 液體換熱 |
| 傳熱方式 | 混合式換熱器 |
| 流道截面積 | 5（m2） |
| 分類 | 板式換熱器,管式換熱器,混合式換熱器,列管式換熱器,換熱器 |
| 包裝類型 | 木箱 |
| 品牌 | 翰運 |
| 加工定制 | 是 |
一、氟塑料材質采用美國杜邦（TEFLON）、日本大金株式會社（FLON）等進口原料制造。采用先進的制管設備及加工手段，對管束及法蘭進行熱熔性焊接，組裝成換熱器。氟塑料熱交換器適用表面處理電鍍中的鍍鉻、酸性鍍錫、鍍鋅、電解、酸洗、化學鍍、陽極氧化
及化工、醫藥、食品等腐蝕性溶液的加熱、冷卻、蒸發、濃縮。電鍍表面處理中任何溶液的加熱、
冷卻、蒸發、濃縮、瘁取。
二、氟塑料換熱器的性能：采用PFA、FEP、PVDF管材制作換熱器材質后，比聚四氟乙烯（PTFE）換熱器材質更加優異，并具有更高的熱穩定性、柔軟性、抗裂性及透明性。產品適用溫度范圍在-180~260℃；中間耐溫性**，可彎曲成任意形狀，但曲率半徑應≥150mm.優異的電絕緣性、不粘性、抗老化性、不論在任何強腐蝕性氣體，液體和長期暴露在惡劣的大氣中，抗老化性均能長達10年以上。
三、氟塑料換熱器分為管束式槽內或反應釜內的換熱器，管殼式外循環換熱設備、防靜電套管式換
熱器及蒸發器。

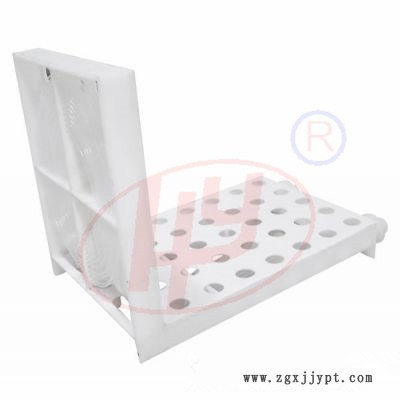

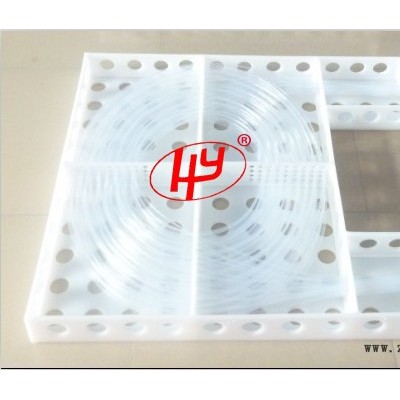

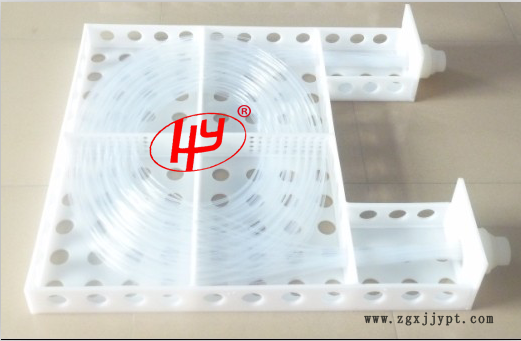

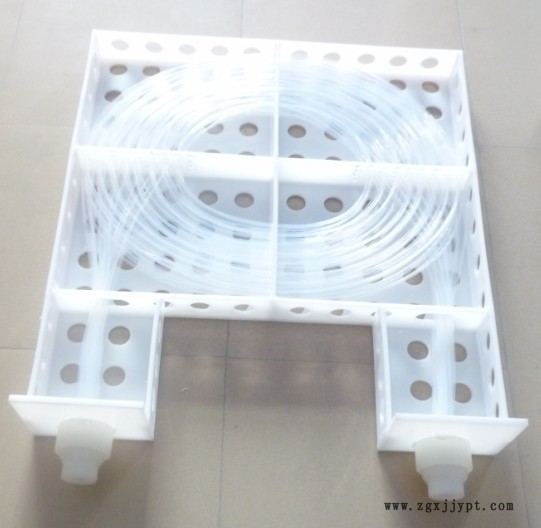

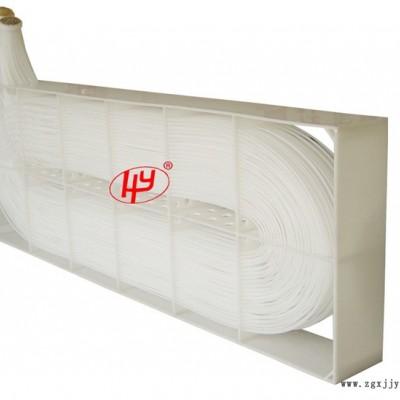

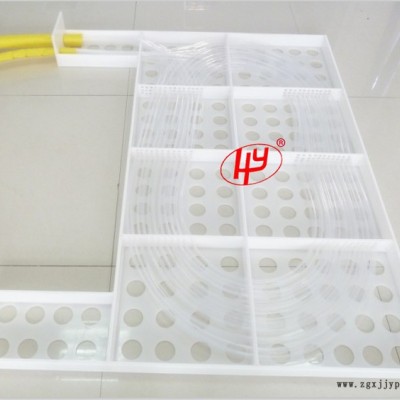

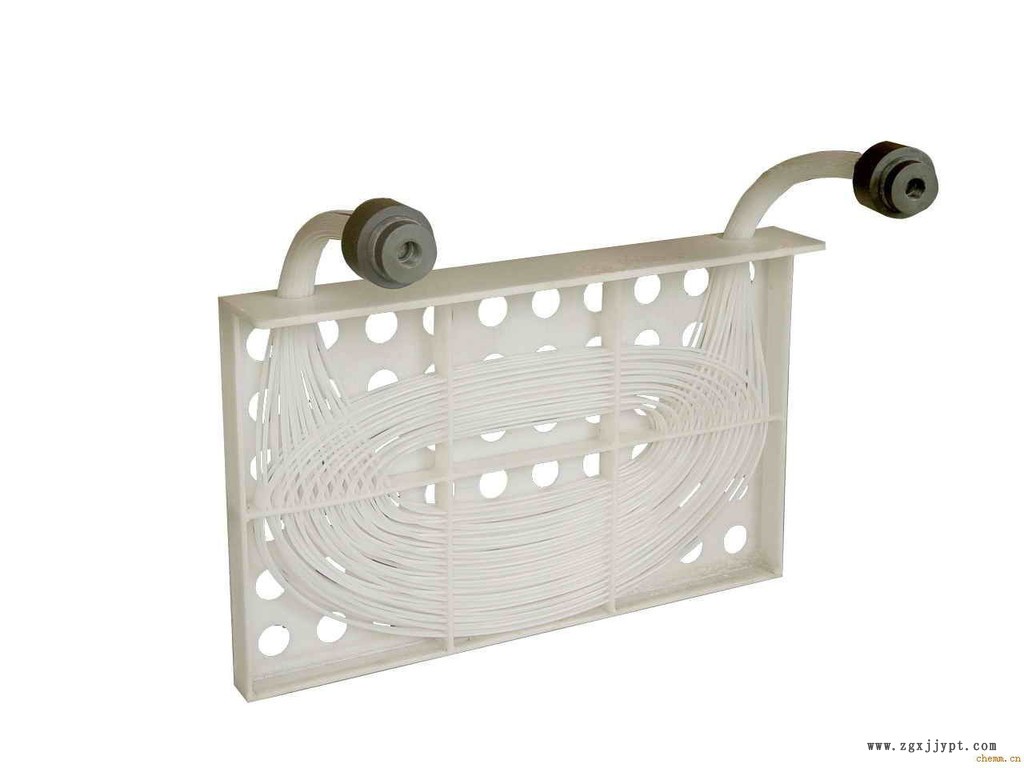

四、氟塑料換熱器，采用管束集束而成。管徑小，根數多、換熱器面積大，承
受壓力高、熱流分散均勻，體積小，重量輕，安裝維護方便，占用空間小，使換熱器在今后的使
用得到更為廣泛的應用前景。
五、產品采用(PTFE、FEP、PFA、)材料制作而成。根據客戶的要求嚴格設計產品
材質，達到滿足工藝的技術條件，產品采用管束（?4.5、?6………?12）穿入
兩端法蘭組裝而成，形成換熱器進出口，并用（PP、PVC、PTFE、PVDF框架）組裝固定，可防止工
件碰撞使換熱器損壞。
1. 按安裝簡圖所示，管道應安裝限壓閥≤0.4mpa。為防止管道系統內的雜質堵塞及劃傷管束，應在換熱器前安裝維護方便的過濾器，出口安裝疏水器。
2. 需要采用多組產品安裝時，可采用并聯連接。應考慮分汽箱集中供汽，各支路為獨立供汽系統。
排汽也可以串聯，但嚴禁與金屬換熱器出口相連接，以免造成換熱器出口堵塞及管束脹裂。
3. 為防止工藝過程中工件、極板砸傷管束，應對產品制作相應的隔離裝置。本廠可為用戶加工制作保護裝置，或按用戶要求提供保護架制作圖樣。
4. 冬季溫度在0℃以下，廠休息時請排凈產品內的冷凝水，防止冰凍，造成管束破裂。
5. 管殼式換熱器安裝時請參照安裝使用說明及技術協議，產品安裝好試機時，請嚴格按照以下條件操作：
**步打開氟塑料換熱器管束內的腐蝕性液體循環泵，使用時流通壓力≤0.45 mpa
Ο2第二步打開管殼式外循環加熱（或冷卻循環）水泵，壓力≤0.4mpa
Ο3使用時，換熱器管束式內壓力始終≥管殼內加熱及冷卻循環水壓力。防止管殼內大于管束內壓力造成管束擠壓。
