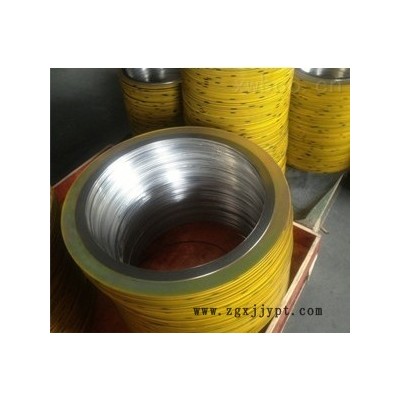

S32750雙相不銹鋼纏繞墊片詳細介紹

ASME B16.47 Series A大規格美標纏繞墊片是現行標準中，國際通用的標準之一，主要是大規格的金屬纏繞墊片的尺寸。主要是用于ASME B 16.5的管法蘭的接口密封墊片,對于國際通用的金屬纏繞墊片的一個標準的綜合規定和約束，便于國際設備的一體化建設。

應用領域:
1. 管道.閥門.泵.熱交換裝置.冷凝塔.人孔.手孔法蘭.等,
2. 石化.化學.機械制造.發電廠.冶金.造船.醫藥工程.核電等領域廣泛應用.

應用:
1. 管道.閥門.泵.熱交換裝置.冷凝塔.人孔.手孔法蘭.等,
2. 石化.化學.機械制造.發電廠.冶金.造船.醫藥工程.核電等領域廣泛應用.

突出性能:
1. 可以根據不同型式的法蘭更換適合的墊片形式,
2. 根據不同介質要求.更換不同的鋼帶和填充料:包含一些特殊的材質347，monel，inconel等
3. ASME B16.47金屬纏繞墊片更換方便.安裝方便,
4. 適用溫度范圍廣泛.

ASME B16.47 Series A大規格美標纏繞墊片采用V型或W型鋼帶和非金屬填充帶繞卷纏繞而成.內環和外環用來增強墊片的抗壓能力.同時配合不同法蘭表面的裝配.提供纏繞墊片的性能. 憑借ASME B16.47金屬纏繞墊片突出的壓縮和回彈性.使用在溫度和壓力交叉變化的區域進行密封.

墊片型式:

產品名稱	代號	適用	表示示例
基本型金屬纏繞墊	A	榫槽面	304/PTFE
帶內環金屬纏繞墊	B	凹凸面	304 304/FG
帶外環金屬纏繞墊	C	突面	304/ASB CS
帶內外環金屬纏繞墊	D		304 304/FG CS

材質選擇：

鋼帶及內外環材質		填充料			通用厚度 mm
名稱	代號	名稱	代號	適用溫度℃	V形墊/環	W形墊/環
碳鋼	CS	石棉	ASB	500	3.2/2.0 4.5/3.0	4.8/3.0 5.5/4.0 7.5/5.0
不銹鋼	304(L),316(L)	石墨	FG	650
蒙乃爾	Mon	四氟	PTFE	250
鎳，鈦	Ni，Ti	云母	MICA	950
因科鎳	INC	陶瓷	CER	1000
哈氏，鋯	HAST，ZIRC	非石棉	NAF	300

制造標準：ASME B16.20, API601, DIN2699,BS3381, JPI-7S-41, JIS B2404,HG20610-97, HG20631-97,GB4622.2-93, SH3407-96, JB/T90

安裝注意事項：
1、墊片的纏繞部分必須介于法蘭密封面之間，不可隨意加寬纏繞部分的寬度，這樣勢必影響螺栓的壓緊力，從而影響墊片的密封性能。
2、基本型墊片不要用在凹凸面法蘭上，這是因?yàn)榛拘蛪|片在法蘭軸向壓緊力作用下，墊片內圈焊點容易開焊，從而導致墊片失效。
3、在高溫、寒冷或冷熱頻繁交變、振動較大、強腐蝕介質等惡劣工況條件下，用于平面法蘭和凸面法蘭的墊片加裝合理材料的內環。
4、絕不能用低材質墊片取代高材質墊片。避免材料腐蝕或其它原因造成墊片失效
5.、安裝前仔細檢查法蘭、螺栓、螺母及墊片的質量，仔細檢查法蘭或接口安裝情況，有無偏口、錯口、張口、錯孔等缺陷。
6、法蘭或密封部位表面必須清理干凈，墊片表面及螺栓、螺紋上不允許粘附機械雜質。
7、墊片不能裝偏，應保證受壓均勻。
8、旋緊螺母時應用力均勻，螺栓要對稱地均勻地分2～3次旋緊，使墊片受壓均勻。

NPS	Class150#					Class300#
	D1	D2	D3	D4		D1	D2	D3	D4
26"	654.1	673.1	704.9	774.7		654.1	685.8	736.6	835.2
28"	704.9	723.9	755.7	831.9		704.9	736.6	787.4	898.7
30"	755.7	774.7	806.5	882.7		755.7	793.8	844.6	952.5
32"	806.5	825.5	860.6	939.8		806.5	850.9	901.7	1006.6
34"	857.3	876.3	911.4	990.6		857.3	901.7	952.5	1057.4
36"	908.1	927.1	968.5	1047.8		908.1	955.8	1006.6	1117.6
38"	958.9	977.9	1019.3	1111.3		952.5	977.9	1016	1054.1
40"	1009.7	1028.7	1070.1	1162.1		1003.3	1022.4	1070.1	1114.6
42"	1060.5	1079.5	1124	1219.2		1054.1	1073.2	1120.9	1165.4
44"	1111.3	1130.3	1178.1	1276.4		1104.9	1130.3	1181.1	1219.2
46"	1162.1	1181.1	1228.9	1327.2		1152.7	1178.1	1228.9	1273.3
48"	1212.9	1231.9	1279.7	1384.3		1209.8	1235.2	1286	1324.1
50"	1263.7	1282.7	1333.5	1435.1		1244.6	1295.4	1346.2	1378
52"	1314.5	1333.5	1384.3	1492.3		1320.8	1346.2	1397	1428.8
54"	1358.9	1384.3	1435.1	1549.4		1352.6	1403.4	1454.2	1492.3
56"	1409.7	1435.1	1485.9	1606.6		1403.4	1454.2	1505	1543.1
58"	1460.5	1485.9	1536.7	1663.7		1447.8	1511.3	1562.1	1593.9
60"	1511.3	1536.7	1587.5	1714.5		1524	1562.1	1612.9	1644.7
