| 牌號 : | 103FHS | 備注說明 : | 紡織機械工業(yè)設(shè)備零霧料 |
| 加工級別 : | 注塑級,中空級,脫模級 | 特性級別 : | 阻燃級,增韌級,熱穩(wěn)定性,耐磨 |
| 用途級別 : | 通用級 | 品牌 : | 美國杜邦 |
基本資料 |
【名稱】尼龍66 PA66/美國杜邦/103FHS NC010【產(chǎn) 地】：美國杜邦【特性】：1、流動性高2、尺寸安定性佳3、耐溶劑好4、高機械強度【用途】：軸承、圓齒輪、凸輪、傘齒輪、各種滾子、滑輪、泵葉輪、風(fēng)扇葉片、蝸輪、推進器、螺釘、螺母、墊片、高壓密封圈、耐油密封墊片、耐油容器、外殼、軟管、電纜護套、剪切機滑輪套、牛頭刨床滑塊、電磁分配閥座、冷陳設(shè)備、襯墊、軸承保持架、汽車和拖拉機上各種輸油管、活塞、繩索、傳動皮帶，紡織機械工業(yè)設(shè)備零霧料，以及日用品和包裝薄膜等?！局亓俊浚?25公斤/包【包裝】：獨立包裝【顏色】：本色【產(chǎn)品描述 PA66（聚酰胺66或尼龍66），同PA6相比，PA66更廣泛應(yīng)用于汽車工業(yè)、儀器殼體以及其它需要有抗沖擊性和高強度要求的產(chǎn)品。 |
主要特性 |
| 1、具有優(yōu)良的耐磨性、自潤滑性，機械強度較高。但吸水性較大，因而尺寸穩(wěn)定性較差 2、PA66在較高溫度也能保持較強的強度和剛度。PA66在成型后仍然具有吸濕性，其程度主要取決于材料的組成、壁厚以及環(huán)境條件。 3、在產(chǎn)品設(shè)計時，一定要考慮吸濕性對幾何穩(wěn)定性的影響。為了提高PA66的機械特性，經(jīng)常加入各種各樣的改性劑。玻璃就是.常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。PA66的粘性較低，因此流動性很好（但不如PA6）。這個性質(zhì)可以用來加工很薄的元件。它的粘度對溫度變化很敏感。 4、PA66的收縮率在1%~2%之間，加入玻璃纖維添加劑可以將收縮率降低到0.2%~1% 。收縮率在流程方向和與流程方向相垂直方向上的相異是較大的。PA66對許多溶劑具有抗溶性，但對酸和其它一些氯化劑的抵抗力較弱。
|
主要應(yīng)用 |
|

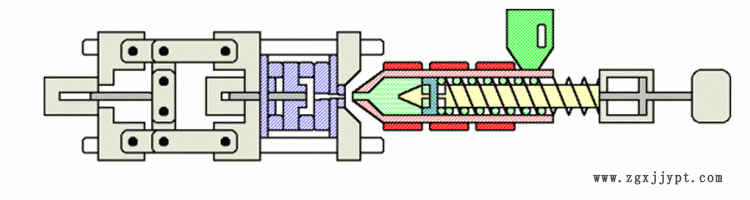

加工方法 |

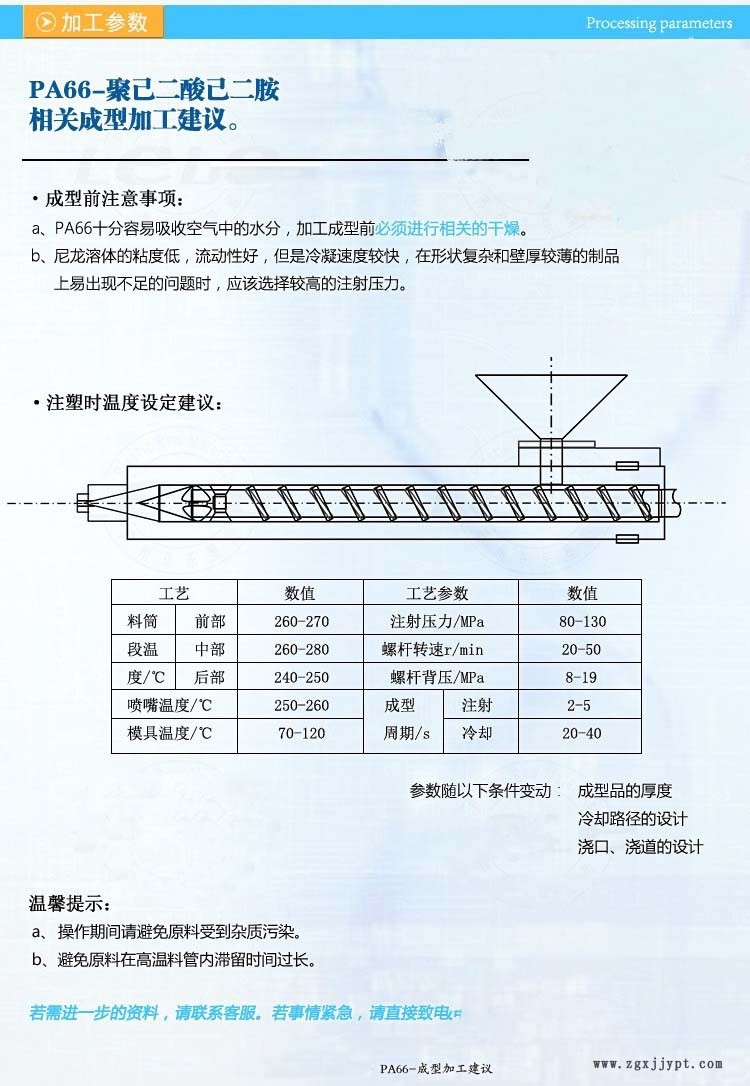

干燥處理：如果加工前材料是密封的，那么就沒有必要干燥。然而，如果儲存容器被打開，那么建議在85℃的熱空氣中干燥處理。如果濕度大于0.2%，還需要進行105℃，12小時的真空干燥。 熔化溫度：260~290℃。對玻璃添加劑的產(chǎn)品為275~280℃。熔化溫度應(yīng)避免高于300℃。 模具溫度：建議80℃。模具溫度將影響結(jié)晶度，而結(jié)晶度將影響產(chǎn)品的物理特性。對于薄壁塑件，如果使用低于40℃的模具溫度，則塑件的結(jié)晶度將隨著時間而變化，為了保持塑件的幾何穩(wěn)定性，需要進行退火處理。 注射壓力：通常在750~1250bar，取決于材料和產(chǎn)品設(shè)計。 注射速度：高速（對于增強型材料應(yīng)稍低一些）。 流道和澆口：由于PA66的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5t（這里t為塑件厚度）。如果使用熱流道，澆口尺寸應(yīng)比使用常規(guī)流道小一些，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口，澆口的.小直徑應(yīng)當(dāng)是0.75mm。典型用途 PA66更廣泛應(yīng)用于汽車工業(yè)、儀器殼體以及其它需要有抗沖擊性和高強度要求的產(chǎn)品。 透明或不透明乳白色結(jié)晶形聚合物，具有可塑性。密度1．15g/cm3。熔點252℃。脆化溫度-30℃。熱分解溫度大于350℃。 連續(xù)耐熱80-120℃,平衡吸水率2．5%。能耐酸、堿、大多數(shù)無機鹽水溶液、鹵代烷、烴類、酯類、酮類等腐蝕。 注射壓力通常在750~1250bar，取決于材料和產(chǎn)品設(shè)計。 注射速度 高速（對于增強型材料應(yīng)稍低一些）。 流道和澆口:由于PA66的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*t（這里t為塑件厚度）。 |
