東莞市莞研精密電子五金有限公司

加工機械型號：

設備用途：

本系列平面拋光機適合于高精密大型的單雙平面研磨拋光與小型工件的量產。例如：大型模具、手機面板、大型玻璃、導光板、陶瓷板、閥片、五金零部件。

設備原理

1、此設備為精密研磨拋光設備，被磨、拋材料放于研磨盤上，研磨盤逆時鐘轉動，工件自傳，加壓氣缸對工件施壓，工件與研磨盤作相對運轉摩擦，來到研磨拋光目的。

2、此設備配合高精密平面研磨機使研磨盤平整度達到±0.002MM，確保高精密零部件加工的穩定性，大大節省時間。

設備特點

1、此系列平面拋光機工件加壓采用壓重氣缸加壓的方式，壓力可調；

2、此平面研磨機采用按鈕控制或PLC程控，速度可調，操作方便。

3、可根據客戶需求定制不同大小尺寸設備。

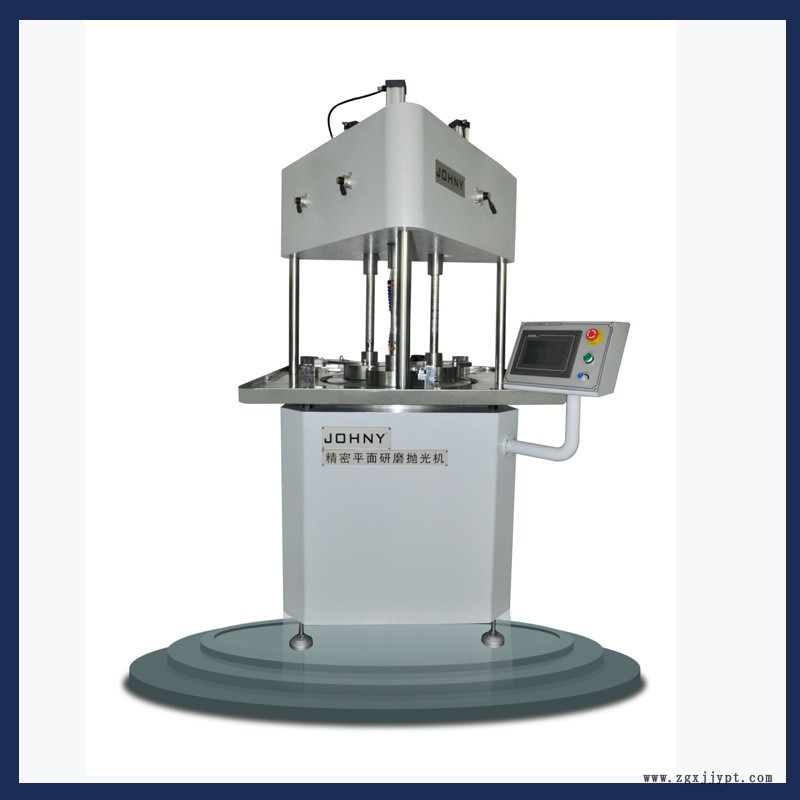

ZD630B系列

用途：

可廣泛應用于各類材料的單面研磨拋光，特別是針對超薄工件、越大工件、易碎工件有明顯的加工優點。

特點：

1、采用日本“SMC”氣缸及氣動元件精密高壓，使用過程中性能穩定、操作方便。

2、選用進口電子元件自制研發的電子數字界面，操作方便、性能穩定、防水效果特好。

3、工作臺手動調整升、降工作操作方便。

4、變頻控制，實現軟起動、軟停止、無沖擊。

5、冷卻系統，在工作中大大減小了盤面與工件的摩擦熱量。

6、氣動加壓、減壓，提高生產效率，減輕了工人的工作負荷。

7、可選擇三個工位同時操作，或者單個工位操作上、下模式。

ZS640BC系列

精密平面研磨拋光機

用途：

可廣泛應用于多種材料的雙面研磨拋光，研磨后可達到≤0.002mm的平面誤差，使用性能穩定。

主要配置

1、采用日本“SMC”氣動元件、精密調壓、壓力重量可的控制在±2kg，可完成大工件、超薄工件的高精密加工要求，且使用過程中性能穩定。

2、采用進口電器元件自制研發獨特的電子數字界面，操作方便、防水效果特好。

3、上磨盤快升、快降、緩升、緩降四個動作集中于觸模屏上，操作方便。

4、齒圈自動升降和點動升降、功能即方便取放工作，又滿足改變了游行輪的高低位置要求。

5、整機的傳動運作采用單獨電機拖動，使四種速度獨立調速，各轉速可調至不同工藝的加工要求及修盤需要。

6、變頻控制，實現軟起動、停止、正反轉無沖擊。

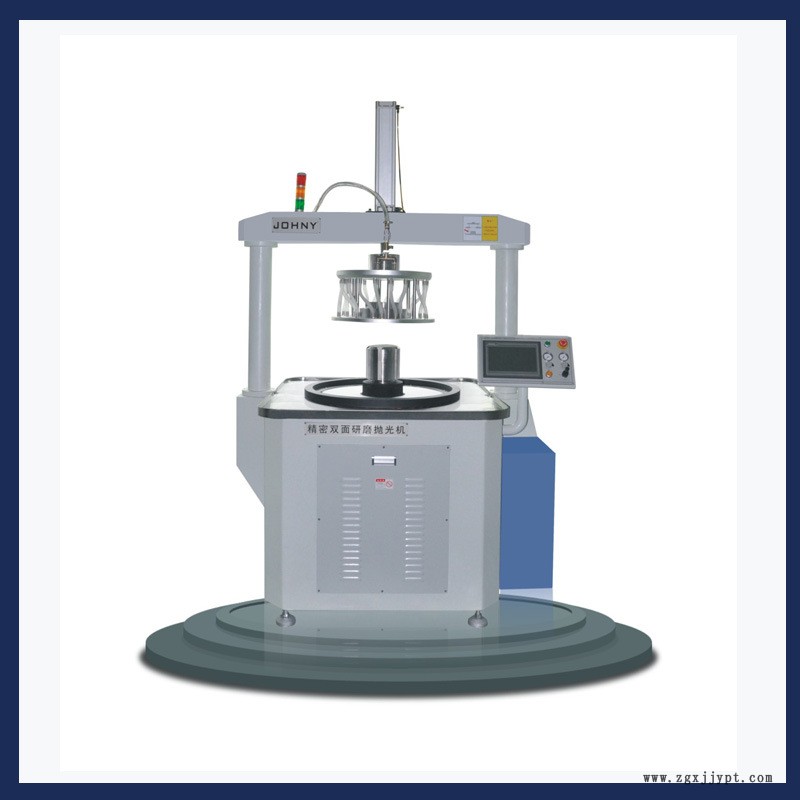

ZS640BS系列

精密平面研磨拋光機

用途：

可廣泛應用于多種材料的雙面研磨拋光，研磨后可達到≤0.002mm的平面誤差，使用性能穩定。

主要配置

1、采用日本“SMC”氣動元件、精密調壓、壓力重量可的控制在±2kg，可完成大工件、超薄工件的高精密加工要求，且使用過程中性能穩定。

2、采用進口電器元件自制研發獨特的電子數字界面，操作方便、防水效果特好。

3、上磨盤快升、快降、緩升、緩降四個動作集中于觸模屏上，操作方便。

4、齒圈自動升降和點動升降、功能即方便取放工作，又滿足改變了游行輪的高低位置要求。

5、整機的傳動運作采用單獨電機拖動，使四種速度獨立調速，各轉速可調至不同工藝的加工要求及修盤需要。

6、變頻控制，實現軟起動、停止、正反轉無沖擊。

ZD910B系列

精密平面研磨拋光機

用途：

可廣泛應用于各類材料的單面研磨拋光，特別是針對超薄工件、超大工件、易碎工件有明顯的加工優點。

特點：

1、采用日本“SMC”氣缸及氣動元件精密高壓，使用過程中性能穩定、操作方便。

2、選用進口電子元件自制研發的電子數字界面，操作方便、性能穩定、防水效果特好。

3、工作臺手動調整升、降工作操作方便。

4、變頻控制，實現軟起動、軟停止、無沖擊。

5、冷卻系統，在工作中大大減小了盤面與工件的摩擦熱量。

6、氣動加壓、減壓，提高生產效率，減輕了工人的工作負荷。

7、研磨機有4個磨頭，砝碼帶驅動裝置，大大減少了轉速不同步的煩腦，提高了產品精度的一致性；

8、研磨盤可以正、反方向同時轉動，也可以單向設定；

9、可選擇四個工位同時操作，也可以單個上、下操作；

耗材系列：

采用日本技術生產的合成鐵盤，樹脂鐵盤替代進口合成鐵盤，比傳統的國產鐵盤，鑄鐵盤，研磨效率高20%，壽命長30%到50%，為廣大客戶節約了成本，提高了工作效率。

產品詳細:合成鐵盤別名樹脂鐵盤,主要由鐵粉與樹脂合成,切削力強,無氣孔,耐磨性好.性能較穩定,在目前市場上得到良好的評價 。

產品特征

外觀:淡青色

   厚度:14mm

   硬度:180

   粒度:100目--800目

特性：用來天粗，切削力快，但紋路比較粗。

應用范圍:不銹鋼,銅件,石英玻璃,氧化鋁陶瓷等產品的粗磨工序中。

附:具體尺寸可按客戶要求訂做,常用規格為 ø460, ø630, ø910,并可根據客戶要求開螺旋槽和方格槽.

采用日本技術生產的合成銅盤、樹脂銅盤替代進口合成銅盤，它的作用主要取決于，它有較高的切削力，比壓鑄銅盤的切削力要快一倍以上，有些不銹鋼件，不想上鐵盤的原因就在這里，另外合成銅盤的厚度也較厚，可以做到25MM厚，是壓鑄銅盤不能實現的厚度。當然振動法合成銅盤的銅粉比例是較高的，大約占85%-90%以上，固含量較高，對切削硬性金屬都有較不錯的效果。

產品特征

外觀：淺紅色

厚度：14mm

硬度：80-120

粒度：200目-500目

特性：用于開粗，切削力慢一點，但研磨后紋路比較細，用于精磨，效率較高，紋路比較細，給后續拋光節省時間；

產品適用范圍： LED芯片藍寶石襯底，半導體晶圓，硅片，光纖接口，泵元件，液晶玻璃，石晶片底，相機鏡頭，復印機反光鏡，記錄光盤，水晶玻璃制品，顯微鏡載玻片，反光鏡，發動機配件，印刷電路板，墊片，壓縮機配件，刀片，活塞環，閥門板，軸承圈，散熱片，剎車片，起閥器，壓縮硬盤模板，寶石等。

附:具體尺寸可按客戶要求訂做,常用規格為ø460, ø630, ø910,并可根據客戶要求開螺旋槽和方格槽.

本司還提供砂盤，鋁盤，絨布，黃皮，白皮，黃皮，氈布，海綿墊等粗細研磨拋光皮耗材供應。

研磨拋光液類

研磨液:

東莞市莞研通過十幾年的產品開發，打樣經驗，精心調試出適合各種不同材質的工件所需研磨液。

拋光液：

東莞市莞研通過十幾年的產品開發，打樣經驗，精心調試出適合各種不同材質的工件所需拋光液。

加工案例：

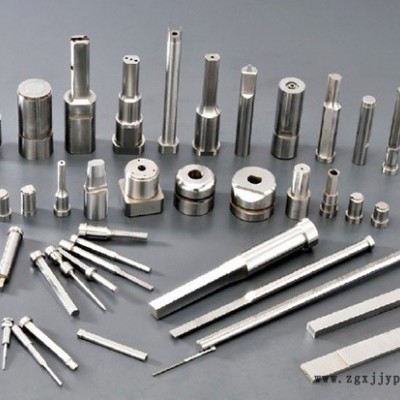

模具類：

閥門類：

手表類：

手機配件：

陶瓷片：

工藝品：

精密電子：

公司介紹：

東莞市莞研精密電子五金有限公司（Dongguan Guanyan Electron Metonls CD.,LTD）擁有先進的生產技術及生產設備,有完整、科學的質量管理體系。以“鑄造精品，精益求精”為宗旨,贏得業界的好評。

專業生產銷售平面研磨拋光，雙面研磨拋光機及等系列產品來料加工服務經營項目有各種五金金屬拋光加工，平面工件研磨拋光加工，異形曲面工件研磨拋光加工，產品廣泛應用于超硬材料精密工具加工以及半導體硅晶片、光學玻璃、陶瓷、液晶、手表玻璃、寶石、各種法蘭、閥片、密封件、刀片等金屬及非金屬的零部件。

公司憑借豐富的生產管理經驗、品質管理經驗及精湛的技術隊伍，將全力以赴的協助各客戶在研磨拋光方面遇到的各種難題，為新老客戶提供優質的產品及專業的服務。公司建有專業的產品開發打樣實驗室,可免費為客戶提供研磨拋光實驗及技術支持。歡迎各界客戶朋友來電咨詢、考察、洽談。

地址：廣東省東莞市鳧山金華街28號

QQ:980140095

微信：13316699872

電話：0769-82223949

手機：13316699872
