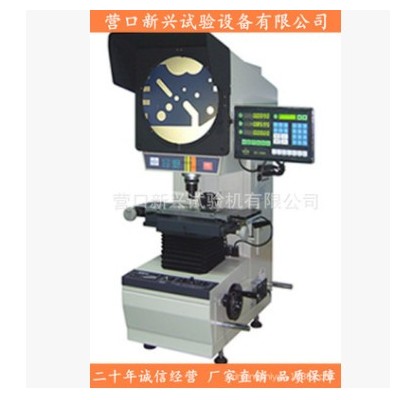

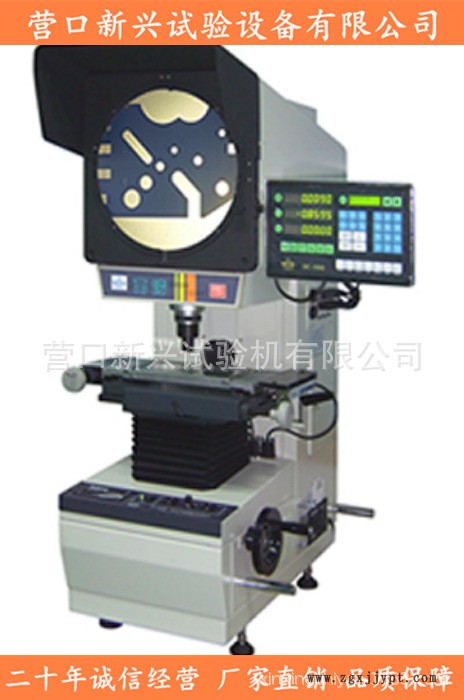

CPJ-3015型光學投影儀

一、簡介：

投影儀光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光

照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達(3+L/50)

μm，L為被測長度(單位：mm)。

二、技術參數：

1、金屬臺面尺寸：340*152mm

2、玻璃臺面尺寸：196*96

3、X坐標行程：150mm

4、Y坐標行程：50mm

5、Z坐標行程（調焦用）：90mm

6、儀器測量精度：3+L/50

7、X,Y坐標數顯解析度：0.5μm

8、投影屏尺寸：φ312mm，適用范圍＞φ300mm

9、投影旋轉范圍：0-360°

10、旋轉角度數顯解析度：1′或0.01°

11、放大倍數：10X, 20X, 50X， 100X(客戶可根據產品要求任選

一款鏡頭)

12、物方線視場： ?30  ?15  ?6  ?3

13、物方工作距： 77.7mm，44.3mm， 38.4mm， 25.3mm

14、數據處理系統：Dc-3000多功能數據處理系統，全中文顯示可

做多點采樣，座標旋轉，點、線、距離，角度檢測

15、儀器照明：透射與反射照明光源均為24V，150W鹵素?zé)?/span>

16、儀器電源：110V/220V(AC)，50/60Hz，總功率400W

17、冷卻方式：強制風冷(3軸流風扇)

18、外形尺寸：770×550×1100mm

19、儀器重量：160kg
