| 類型 | 標準料 |
| 牌號 | GP2156FM |
| 銷售方式 | 品牌經(jīng)銷 |

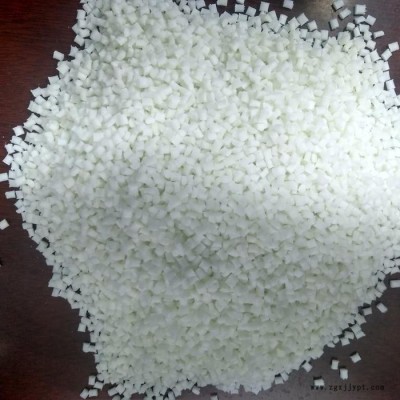

| 顏色 | 白色 |
| 用途級別 | 板材級,阻燃級,注塑級,照明燈具,汽車部件,瓶蓋專用料,家電部件,管材級,電子電器部件,電線電纜級,電動工具配件 |
| 品牌 | PBT |
| 廠家(產(chǎn)地) | 韓國LG |
| 加工級別 | 注塑級 |
| 特性級別 | 標準級,阻燃級,抗紫外線,抗靜電,抗化學性,高強度,高流動,高滑動,高光澤 |
| 備注說明 | 30%玻纖增強 |
| 規(guī)格級別 | 玻纖增強級 |
PBT(聚對苯二甲酸丁二醇酯#聚酯)/GP2156FM/LG化學
用途： 電子電器
特性備注：阻燃性能 阻燃性能 電子電器 注塑級
重要參數(shù)： 密度:1.52 g/cm3 成型收縮率:0.4 % 斷裂伸長率:4 % 彎曲強度:149 MPa 彎曲模量:5690 MPa熱變形溫度:210 ℃
生產(chǎn)廠商：韓國LG化學公司
PBT 韓國LG GP2156FM物性表
| 基本信息 | |
| |
| 特性 | 阻燃性 |
| 用途 | 電氣/電子應(yīng)用領(lǐng)域 |
| 加工方法 | 注射成型 |
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 比重 | 1.52 | g/cm3 | ASTM D792 |
| 熔流率（熔體流動速率） (250°C/2.16 kg) | 17 | g/10 min | ASTM D1238 |
| 收縮率 - 流動 | 0.40 到 1.0 | % | ASTM D955 |
| 吸水率 (23°C, 24 hr) | 0.080 | % | ASTM D570 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
| 抗張強度 1(斷裂, 3.20 mm) | 95.1 | MPa | ASTM D638 |
| 伸長率 2(斷裂, 3.20 mm) | 2.5 | % | ASTM D638 |
| 彎曲模量 3(3.20 mm) | 5300 | MPa | ASTM D790 |
| 彎曲強度 4(屈服, 3.20 mm) | 146 | MPa | ASTM D790 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 懸壁梁缺口沖擊強度 (23°C, 6.40 mm) | 39 | J/m | ASTM D256 |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 載荷下熱變形溫度 (1.8 MPa, 未退火, 6.40 mm) | 200 | °C | ASTM D648 |
| 熔融峰值溫度 | 223 | °C | ASTM D3418 |
| RTI Elec | 130 | °C | UL 746 |
| RTI Imp | 130 | °C | UL 746 |
| RTI | 130 | °C | UL 746 |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
| 體積電阻率 | 1.0E+17 | ohms·cm | ASTM D257 |
| 介電強度 (1.00 mm) | 26 | kV/mm | ASTM D149 |
| 耐電弧性 | PLC 7 | | ASTM D495 |
| 相比耐漏電起痕指數(shù)(CTI) 5 | PLC 3 | | UL 746 |
| 漏電起痕指數(shù) (解決方案 A) | 175 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
| UL 阻燃等級 | | | UL 94 |
| 0.710 mm | V-0 | | UL 94 |
| 1.50 mm | V-0 | | UL 94 |
| 3.30 mm | V-0 | | UL 94 |
| 注射 | 額定值 | 單位制 | |
| 干燥溫度 | 110 到 120 | °C | |
| 干燥時間 | 4.0 到 6.0 | hr | |
| 建議的最大水分含量 | 0.020 | % | |
| 料筒后部溫度 | 234 到 240 | °C | |
| 料筒中部溫度 | 240 到 245 | °C | |
| 料筒前部溫度 | 245 到 250 | °C | |
| 射嘴溫度 | 245 到 255 | °C | |
| 加工（熔體）溫度 | 245 到 255 | °C | |
| 模具溫度 | 40.0 到 80.0 | °C |
