| 產品特性 : | 拖鏈 | 品牌 : | 裕澤 |
| 材質 : | 鋼 | 是否庫存 : | 是 |
| 型號 : | 橋式35*100 | 適用機床 : | 車床 |
| 負載能力 : | 20 | 負載重量 : | 20 |
| 不支撐長度 : | 10000 | 矩形孔徑 : | 3.9 |
| 支撐板 孔徑 : | 3.6 | 是否批發 : | 是 |
| 尺寸 : | 可定制 | 產品規格 : | 不限 |
主要分類
材質
可分為:鋼制拖鏈、鋼鋁拖鏈、塑料拖鏈、不銹鋼拖鏈、尼龍拖鏈等。
?
形式

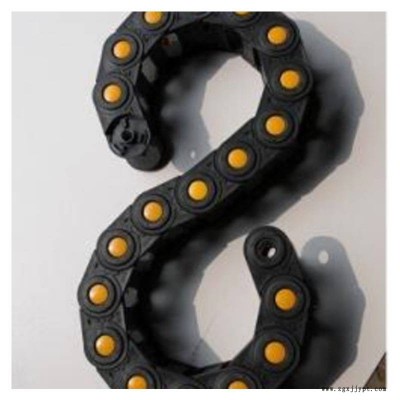

可分為:橋式拖鏈、多聯橋式拖鏈、封閉拖鏈、消音拖鏈、開口拖鏈、S型拖鏈、萬向拖鏈、坦克鏈、穿線拖鏈等。
?
按使用環境的條件要求:需防油、防水、防垃圾污染、耐酸堿、耐高溫、耐摩擦、需要加長、需要承重、無噪音、將線纜隱蔽等。
?
裝配形式

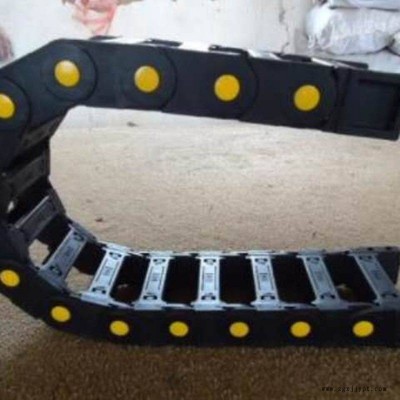

橋式拖鏈、全封閉式拖鏈、半封閉式拖鏈。
?
拖鏈特性
具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
?
抗耐性:耐油、耐鹽，并有一定的耐酸、耐堿能力。
?
運行速度和加速度(具體速度、加速度視運行情況而定)。
?
運行壽命長。
?
市場型號
鋼鋁拖鏈可分為 TL型，TGA型、TGB型。
?
塑料拖鏈可分為重型、輕型。
應用范圍
1、適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護作用。
?
2、拖鏈每節都能打開，便于安裝和維修。運動時噪音低、耐磨、可高速運動。
?
3、拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
?
配置參數
內高:選擇內置電纜,油管,氣管,水管等中 粗的一根作為參考高度,加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。
?
內寬:選擇較粗的一些電纜,油管,氣管,水管等,其外徑之和作為拖鏈內寬的參考,并留有至少10%的寬度空間。
?
彎曲半徑:選擇內置電纜,油管,氣管,水管等中的彎曲半徑作為參考值,并留有10%以上的空間。
?
放置
應該留有15%的剩余空間,讓內置電纜,油管等可以自由活動,在半徑方向上對拖鏈不產生拉力。
?
直徑差別大的導線應該分開鋪設,重量平均分布,必要時可用分隔片分開。
?
在高速或高頻率運行時,要盡量使導線在水平上相互分開,不要使之相互疊置,在電纜,氣管,油管等較多的時候建議使用分隔片。
?
?
