| 產(chǎn)品特性 : | 阻燃級 | 是否進(jìn)口 : | 否 |
| 產(chǎn)地 : | 荷蘭 | 廠家(產(chǎn)地) : | 荷蘭 |
| 牌號 : | TW350 | 銷售方式 : | 品牌經(jīng)銷 |
| 類型 : | 標(biāo)準(zhǔn)料 | 品名 : | PA46 |
| 加工級別 : | 注塑級 | 特性級別 : | 阻燃級、增韌級、增強(qiáng)級、熱穩(wěn)定性、耐低溫、高強(qiáng)度、高滑動、高光澤 |
| 用途級別 : | 汽車部件、電子電器部件、薄膜級、板材級、運(yùn)動器材、瓶蓋專用料、流延膜專用料、家電部件、電線電纜級、電動工具配件 | 品牌 : | PA46 |
| 產(chǎn)品規(guī)格 : | 25KG/包 | 形式 : | 粒子 |
| 包裝 : | 原廠原包 | | |

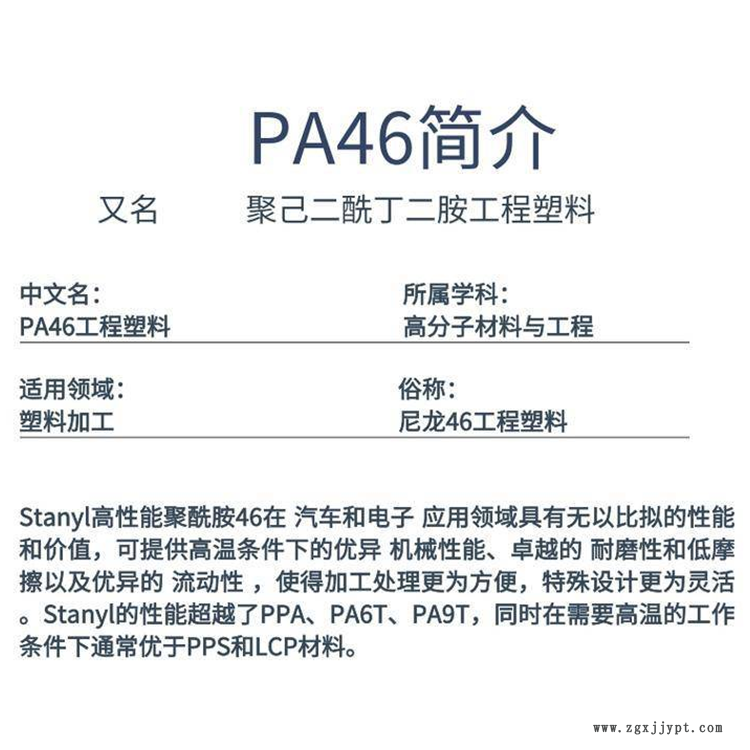

PA46性能
PA46雖然有尼龍66相似的分子結(jié)構(gòu)，但Stanyl PA46的每個給定長度的鏈上的酰胺組數(shù)更多，鏈結(jié)構(gòu)更對稱；而高度對稱的鏈結(jié)構(gòu)致使其結(jié)晶度高（約為70%），而且結(jié)晶速度快，因而熔點(diǎn)更高（295℃），熱變形溫度也高，而長期使用溫度(CUT 5000hours)可達(dá)163℃。這些特性使Stanyl PA46比其它工程塑料如PA6、PA66、PPA和聚酯在耐熱、高溫下的機(jī)械強(qiáng)度、等方面具有技術(shù)優(yōu)勢，并且成型周期短，加工更經(jīng)濟(jì)。
Stanyl® TW350 物性表
| 物理性能 | 額定值 | 單位制 | 測試方法 |
| 密度 | 1.39 | g/cm³ | ISO 1183 |
| 收縮率 |
|
| ISO 294-4 |
| 垂直流動方向 | 1.5 | % | ISO 294-4 |
| 流動方向 | 1.5 | % | ISO 294-4 |
| 吸水率 (平衡, 23°C, 50% RH) | 2.4 | % | ISO 62 |
| 機(jī)械性能 | 額定值 | 單位制 | 測試方法 |
| 拉伸模量 | 3400 | MPa | ISO 527-2 |
| 拉伸應(yīng)力 (屈服) | 80.0 | MPa | ISO 527-2 |
| 標(biāo)稱拉伸斷裂應(yīng)變 | 20 | % | ISO 527-2 |
| 彎曲模量 | 3200 | MPa | ISO 178 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
| 簡支梁缺口沖擊強(qiáng)度 |
|
| ISO 179/1eA |
| -30°C | 4.0 | kJ/m² | ISO 179/1eA |
| 23°C | 6.0 | kJ/m² | ISO 179/1eA |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
| 熱變形溫度 (1.8 MPa, 未退火) | 190 | °C | ISO 75-2/A |
| 熔融溫度 1 | 295 | °C | ISO 11357-3 |
| 線形熱膨脹系數(shù) |
|
| ISO 11359-2 |
| 流動 | 8.0E-5 | cm/cm/°C | ISO 11359-2 |
| 橫向 | 9.0E-5 | cm/cm/°C | ISO 11359-2 |
| 可燃性 | 額定值 |
| 測試方法 |
| 可燃性等級 (1.50 mm) | V-0 |
| IEC 60695-11-10, -20 |
| 注射 | 額定值 | 單位制 |
|
| 干燥溫度 | 80.0 | °C |
|
| 干燥時間 | 4.0 到 8.0 | hr |
|
| 料筒后部溫度 | 280 到 320 | °C |
|
| 料筒中部溫度 | 300 到 320 | °C |
|
| 料筒前部溫度 | 300 到 320 | °C |
|
| 射嘴溫度 | 300 到 320 | °C |
|
| 加工（熔體）溫度 | 310 到 320 | °C |
|
| 模具溫度 | 80.0 到 120 | °C |
|
| 注射速度 | 中等偏快 |
|
|
| 背壓 | 2.00 到 10.0 | MPa |
|
| 螺桿壓縮比 | 2.5:1.0 |
|
|
