| 產地 : | 北京 | 品牌 : | 新益品牌 |
| 功能 : | 環(huán)氧 防腐 | 規(guī)格 : | 21+7kg/組 |
| 材質 : | 環(huán)氧 | 適用范圍 : | 用于鋼筋混凝土裂縫灌縫修補，混凝土墻面 |
產品特點
??1、本品呈液體狀，易于進行混凝土細小裂縫的修復。建筑物及結構受損后，經灌注膠補強后，能有效恢復其整體性，外觀不受損傷，且具有良好的韌性及抗沖擊性。
??2、本品固化后粘接強度大，固化時基本不收縮，且具有良好的抗水、油、堿及稀酸介質的能力。
??應用范圍
??1、應用于鋼筋混凝土裂縫灌縫修補，混凝土墻面、 樓面、地下室裂縫的灌注修補施工。

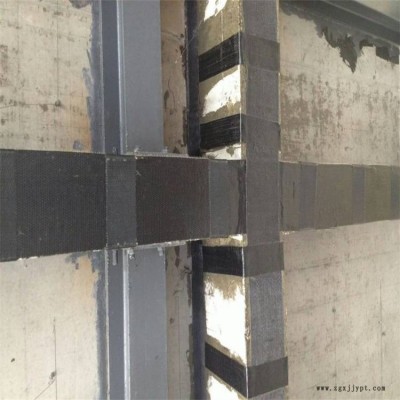

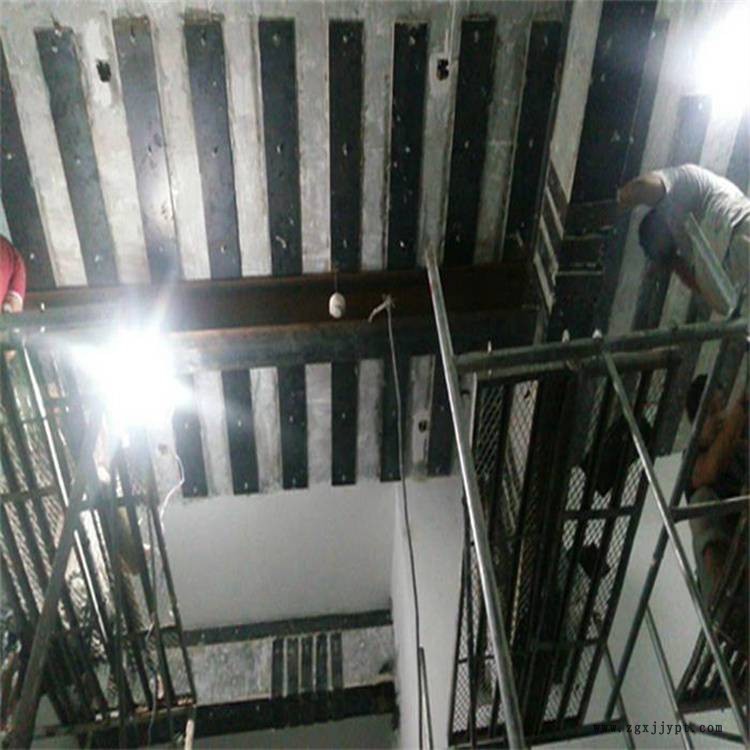

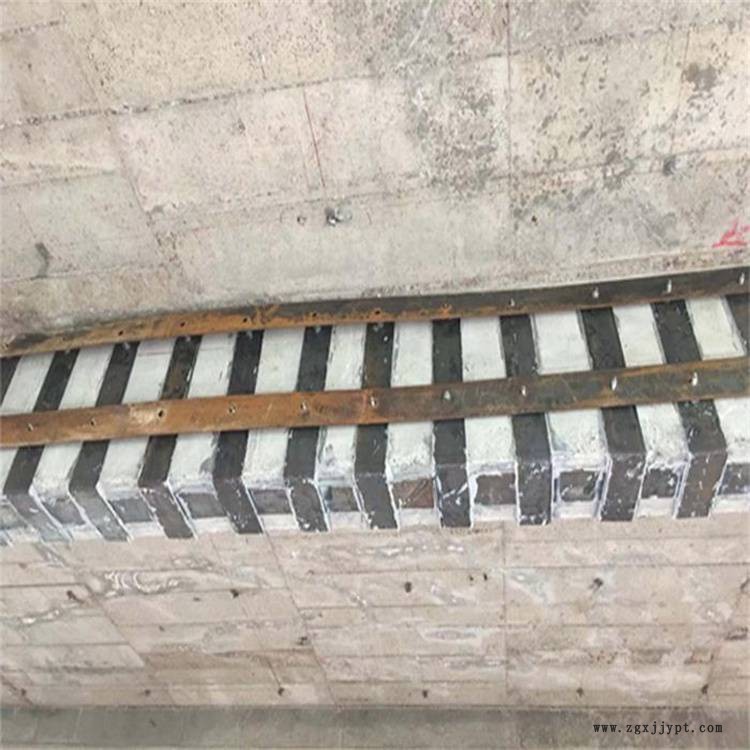

??2、廣泛應用于外包鋼粘鋼加固工程。
??執(zhí)行標準?GB50367-2006
??性能指標
膠體性能 | 抗彎強度（Mpa） | ≥65 |
拉伸率 % | ≥1.3 | |
彈性模量（Mpa） | 4.0×103 | |
粘接性能 | 鋼 — 鋼剪切強度（Mpa） | ≥10 |
鋼 — 鋼拉伸強度（Mpa） | ≥33 |
??施工說明
??1、鋼板及混凝土粘貼面應進行表面處理，鋼板表面進行除銹、打磨，并用丙酮擦拭干凈，混凝土表面應進行打磨處理，吹風機清除灰塵，并用丙酮擦拭干凈。
??2、該膠在室溫（25℃）時，甲乙比例按2：1使用，可操作時間為（30~45）min，如高于此溫度，可操作時間變短。配膠前，先將甲、乙兩組份膠分別在各自桶內攪拌2~3分鐘。然后按照甲組份：乙組份=2：1的比例稱量好后倒入容器中，進行攪拌至色澤均勻（一般3~5min）即可，冬季或氣溫較低時，可適當減少甲組份比例，此時可操作時間變短。（注：在攪拌甲、乙兩組份膠時，不能同時使用同一個攪拌棒。）
??3、每次攪拌的膠水數量不得超過5kg，以2kg為宜。
??4、按設計圖要求進行灌注施工，對容易流失膠粘劑的各個部位用膠泥進行封墻，以防止膠液流失。
??5、 在選用壓力注膠時，一般壓力泵的壓力應為0.2~0.3Mpa。不應超過0.5Mpa。
??6、該膠 低使用溫度為5℃，如低于此溫度，應采取必要的升溫措施。
??7、在施工過程中，如不慎濺到皮膚上或眼睛里應立即用大量清水沖洗，嚴重者應及時就醫(yī)。
??包裝儲運
??1、本品不屬于易燃危險品，可空運、海運、鐵路、公路運輸。
??2、本品在儲存、運輸、裝卸時應輕放，防雨淋，防爆曬，不得倒置。
??3、本品在常溫下儲存12個月，各性能均無明顯變化，如超出12個月，經檢測合格，仍可使用。
??4、乙組份在長貯存過程中容易出現變色現象，屬正常，不影響產品基本性能和使用。
??鄭重聲明
??本資料中所提供的數據是基于我公司現有的知識、經驗和條件，我們所進行的試驗不可能完全囊括所有使用過程中可能產生影響的大量因素。本產品使用超出廠商控制，本公司不承擔由于使用不當而產生的任何責任，使用時敬請參照本品說明書，相關問題請咨詢當地經銷商或本公司技術服務部門。
