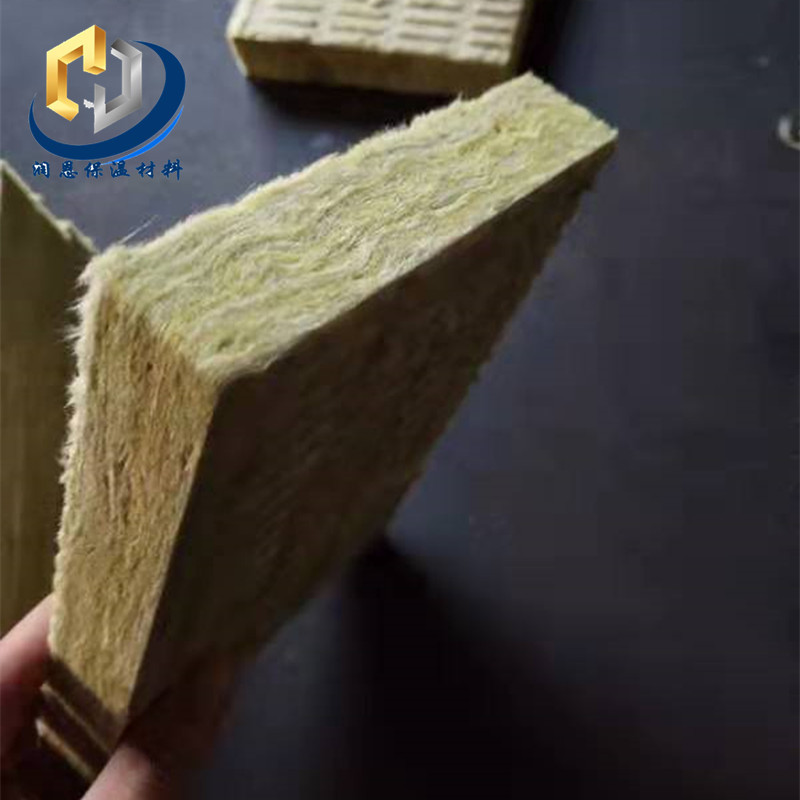

巖棉板(Stone wool board)又稱(chēng)巖棉保溫裝飾板，是以玄武巖為主要原材料，經(jīng)高溫熔融加工而成的無(wú)機(jī)纖維板，1981年6月量試成功巖棉板是一種新型的保溫、隔燃、吸聲材料。
巖棉板經(jīng)過(guò)高溫融熔加工成的人工無(wú)機(jī)纖維，具有質(zhì)量輕、導(dǎo)熱系數(shù)小、吸熱、不燃的特點(diǎn)，初始研制在建筑中是常見(jiàn)的應(yīng)用類(lèi)型多用于工業(yè)建筑應(yīng)符合《建筑絕熱材料的應(yīng)用類(lèi)型和基本要求》的規(guī)定。
巖棉板技術(shù)參數(shù):
|
檢驗(yàn)項(xiàng)目 |
標(biāo)準(zhǔn)要求 |
測(cè)定值 |
|
|
外觀 |
表面平整,無(wú)傷痕、污跡、破損 |
表面平整，未見(jiàn)傷痕、污跡、破損 |
|
|
尺 寸 |
長(zhǎng) 度 mm |
1200+15 -3 |
1203 |
|
寬 度 mm |
600 |
600 |
|
|
厚 度 mm |
50+5 -3 |
51 |
|
|
密 度 kg/m3 |
------ |
180 |
|
|
渣球含量 % (粒徑大于0.25 mm) |
≤10 |
3.8 |
|
|
燃燒性能 |
A級(jí) |
A級(jí) |
|
|
纖維平均直徑 μm |
≤7.0 |
4.3 |
|
|
導(dǎo)熱系數(shù)W/(m ·K) (平均溫度25℃) |
≤0.040 |
0.039 |
|
|
憎水率 % |
≥98.0 |
99.9 |
|
|
抗拉強(qiáng)度 Kpa |
≥7.5 |
15.2 |
|
|
壓縮強(qiáng)度 Kpa (10%變形) |
≥40 |
77.6 |
|
|
酸度系數(shù) |
≥1.6 |
2.0 |
|
巖棉外墻外保溫系統(tǒng)的性能指標(biāo)應(yīng)符合表1的要求:
巖棉外墻外保溫系統(tǒng)的性能指標(biāo)
|
項(xiàng)目 |
單位 |
性能指標(biāo) |
試驗(yàn)方法 |
||
|
耐候性 |
耐候性試驗(yàn)后外觀 |
- |
不得出現(xiàn)飾面層起泡或剝落、保護(hù)層空鼓或脫落等破壞，不得產(chǎn)生滲水裂縫 |
JGJ144附錄A.3 |
|
|
抹面層與保溫層拉伸粘結(jié)強(qiáng)度 |
MPa |
不得小于0.01MPa，且破壞部位應(yīng)位于保溫層內(nèi) |
JGJ144附錄A.3 |
||
|
吸水量(浸水1小時(shí)) |
g/m2 |
≤1000 |
JGJ144附錄A.6 |
||
|
水蒸氣透過(guò)濕流密度 |
g/(m2·h) |
≥1.67 |
JGJ144附錄A.11 |
||
|
耐凍融性能 |
凍融后外觀 |
- |
30次凍融循環(huán)后保護(hù)層無(wú)空鼓、脫落，無(wú)滲水裂縫 |
JGJ144附錄A.4 |
|
|
保護(hù)層與保溫層拉伸粘結(jié)強(qiáng)度 |
MPa |
不得小于0.01MPa，且破壞部位應(yīng)位于保溫層內(nèi) |
JGJ144附錄 |
||
