|
指標/牌號 |
N-1 |
N-2a |
N-2b |
N-3a |
N-3b |
N-4 |
N-5 |
N-6 |
|
|
耐火度℃≥ |
1750 |
1730 |
1730 |
1710 |
1710 |
1690 |
1670 |
1580 |
|
|
0．2Mpa荷重軟化開始溫度≥ |
1400 |
1350 |
|
1320 |
|
1300 |
|
|
|
|
重燒線變化% |
1400℃2h |
+0.1 -0.4 |
+0.1 -0.5 |
+0.2 -0.5 |
|
|
|
|
|
|
1350℃2h |
|
|
|
+0.2 -0.5 |
+0.2 -0.5 |
+0.2 -0.5 |
+0.2 -0.5 |
|
|
|
顯氣孔率% ≤ |
22 |
24 |
26 |
24 |
26 |
24 |
26 |
28 |
|
|
常溫耐壓強度Mpa℃≥ |
30 |
25 |
20 |
20 |
15 |
20 |
15 |
15 |
|

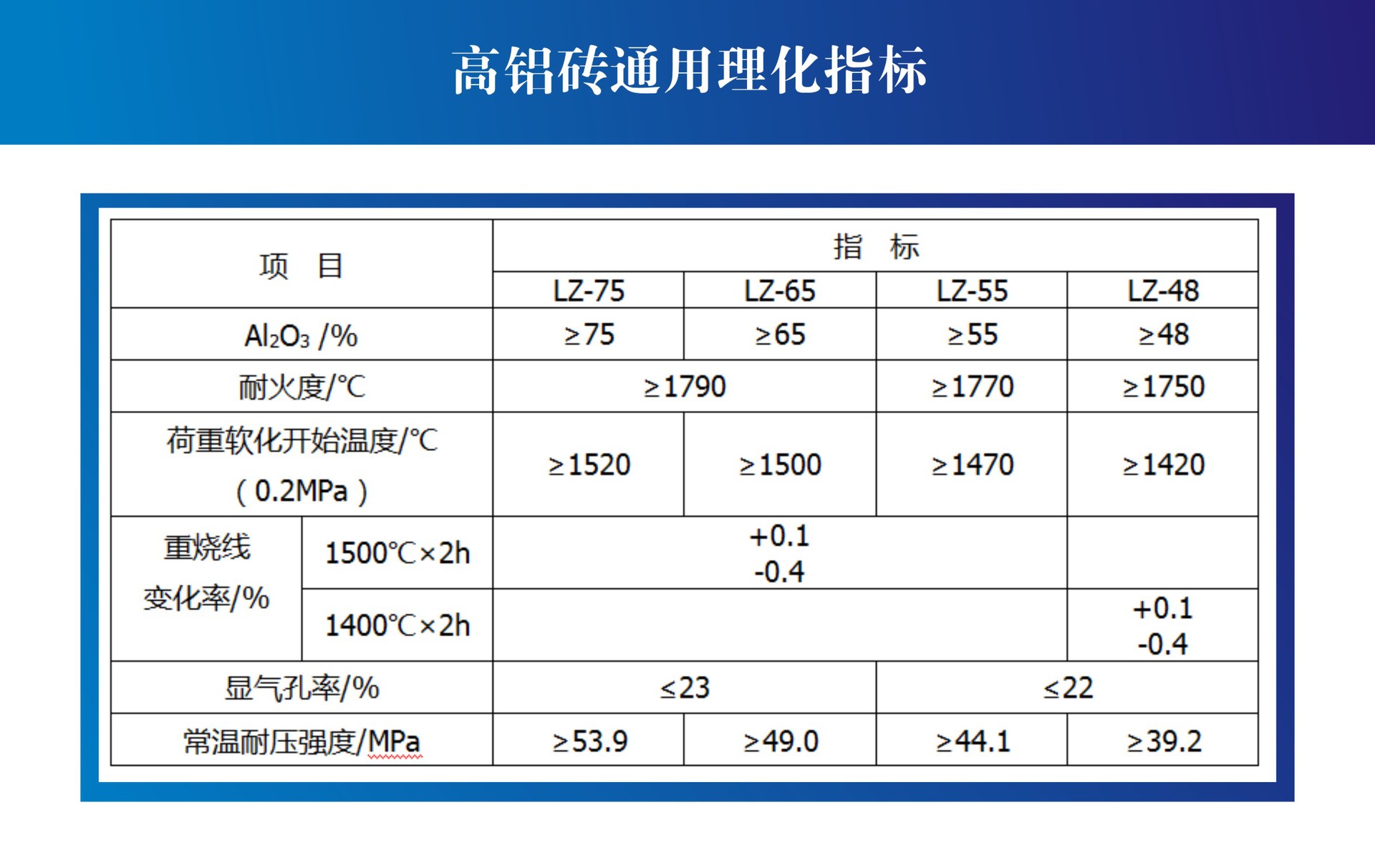

高鋁質(zhì)耐火磚按理化指標分為（國家標準）：LZ-75,LZ-65,LZ-55,LZ-48（耐火溫度1750℃-1790℃）。
|
指標/牌號 |
LZ-48 |
LZ-55 |
LZ-65 |
LZ-75 |
|
AL2O3% ≥ |
48 |
55 |
65 |
75 |
|
耐火度℃≥ |
1750 |
1770 |
1790 |
1790 |
|
0．2Mpa荷重軟化開始溫度℃≥ |
1420 |
1470 |
1500 |
1520 |
|
顯氣孔率%≤ |
23 |
23 |
22 |
22 |
|
常溫耐壓強度Mpa≥ |
39.2 |
44.1 |
49 |
53.9 |
耐火磚國際標號分為(SK標準）：SK-32,SK-34,SK-36,SK-38。
|
指標 |
SK-32 |
SK-34 |
SK-36 |
SK-38 |
|
三氧化二鋁(%) |
35 |
38 |
55 |
70 |
|
三氧化二鐵(%) |
3.00 |
2.50 |
2.00 |
2.00 |
|
耐火度(SK) |
32 |
34 |
36 |
38 |
|
0.2Mpa荷重軟化溫度℃(°C) |
1300 |
1350 |
1450 |
1520 |
|
顯氣孔率(%) |
22-26 |
20-24 |
20-23 |
20-22 |
|
體積密度(g/cm3) |
2.05 |
2.10-2.2 |
2.25-2.35 |
2.40-2.50 |
|
常溫耐壓強度Mpa (MPa) |
22 |
25 |
45 |
50 |
|
熱膨脹at 1000°C (%) |
0.6 |
0.6 |
0.3 |
0.2
|
