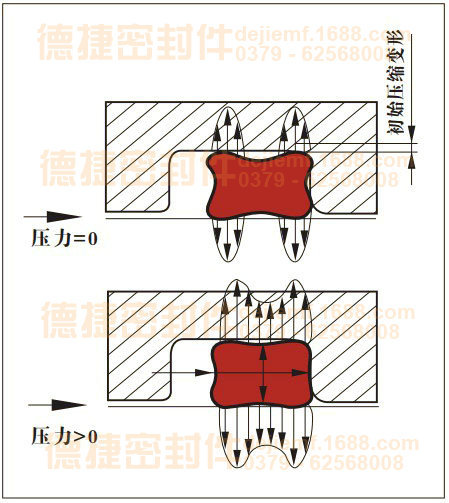

密封力隨系統壓力的變化 |
| |
| 用途： | XR星形密封圈是自身具有彈性密封能力的雙作用密封件。由初始安裝時的預壓縮量產生了徑向或軸向的接觸應力與系統壓力疊加實現密封功能。疊加后的密封力（如左下圖）隨著系統壓力的增加而增加。在壓力作用下，星形密封圈像具有很高表面張力的流體 一樣?？梢詫⑺軌毫鶆蛳蚋鱾€(gè)面?zhèn)鬟f。 星形密封圈的應用非常廣泛，但最主要用于動密封，替換O型圈使用，可以有效避免O型圈在運動時的扭轉損傷。但其使用受壓力與速度的限制。 動密封應用：
靜密封應用：
| |
| 材質： | NBR 丁腈橡膠 FKM 氟橡膠
| |
 | ||
| 溫度： | NBR：-30℃ 至 +120℃ FKM：-30℃ 至 +200℃ | |
| 介質： | 通過選擇不同特性的材料，基本可以實現對所有的液體、氣體和化學品的密封。 | |
| 壓力： | 往復運動： 無檔圈：≤5Mpa（50bar） 使用檔圈：≤30Mpa（300bar） 旋轉運動： 使用檔圈：≤5Mpa（50bar） 靜密封： 無檔圈：<5Mpa（50bar） 使用檔圈：≤40Mpa（400bar） | |
| 速度： | 往復運動：≤0.5m/s 旋轉運動：≤2m/s
| |
 | ||
| 標準： | 美標 AS568 英標 BS1516 中國 C92 | |
| 標示： | AS-232 69.44*3.53
| |
